آموزش انتقال تصویر دستگاه های RDS

مدلهایی که شامل این آموزش می شوند :
دستگاه های AHD
AVR-8104A-C1 , AVR-8108A-C1 , AVR-8108A-E1 , AVR-8216A-C1 , AVR-8216A-E1


دستگاه های NVR
NVR-7104A-C1 , NVR-7108B-C1 , NVR-8624A-E1


دستگاه های XVR
XVR-8104-Al6-XVR-8204-Bl6, XVR-8208-Bl6 ,XVR-8108-Al6, XVR-8116-Al6

مراحل انجام انتقال تصویر :

1 اتصال دستگاه به شبکه و انجام تنظیمات شبکه

2 فعال سازی P2P در دستگاه

3 تست ارتباط دستگاه در شبکه محلی

4انجام تنظیمات در گوشی و کامپیوتر و مشاهده تصاویر

1- اتصال دستگاه به شبکه :

ابتدا دستگاه را به وسیله یک کابل شبکه به سوییچ یا مستقیما به مودم متصل کنید، سپس روی صفحه نمایشگر کلید سمت راست ماوس را فشار داده تا منوی استارت در پایین صفحه نمایان شود، حال روی گزینه Start در پایین سمت چپ صفحه کلیک کنید و سپس نام کاربری و رمز عبور دستگاه را وارد کرده تا وارد تنظیمات دستگاه شوید، نام کاربری پیش فرض admin بدون رمز عبور می باشد.

سپس به قسمت Advanced Setup یا همان تنظیمات پیشرفته مراجعه کرده و روی گزینه شبکه یا Network کلیک کنید تا وارد تنظیمات LAN بشوید:

حال برای انجام تنظیمات شبکه به صورت خودکار گزینه Obtain an IP Address Automatically را انتخاب کنید.
برای انجام تنظیمات به صورت دستی گزینه Use the Following Address را انتخاب کنیدو اطلاعات را به صورت زیر وارد کنید :

IP Address : یک آدرس IP در رنج IP مودم خود وارد کنید، مثلا اگر IP مودم 192.168.1.1 باشد، IP دستگاه می تواند 192.168.1.2 یا 192.168.1.3 یا 192.168.1.50 و…… باشد.

Subnet Mask : 255.255.255.0

Default Gateway : آدرس IP مودم را در این قسمت وارد کنید، آدرس IP مودم معمولا 192.168.1.1 می باشد.

Preferred DNS Server : 4.2.2.4

Alternate DNS Server : 8.8.8.8

پس از انجام تغییرات روی گزینه Apply کلیک کنید تا تنظیمات ذخیره شوند.

حال روی گزینه Port کلیک کنید، در این قسمت پورتهای ارتباطی دستگاه را مشاهده میکنید، اگر با مفاهیم پورت آشنایی ندارید مقدار پورتها را تغییر ندهید و فقط در صورتی که از این پورتها برای مصارف دیگری در شبکه استفاده شده است آنها را تغییر دهید.

فعال سازی p2p در دستگاه :

روی گزینه comm کلیک کنید

در این قسمت گزینه DDNS را روی حالت Enable قرار دهید.
در قسمت سرور گزینه ViewCan را انتخاب کنید.
تیک گزینه Default را برداشته و در قسمت Server Address، آدرس P2P.RDSIRAN.COMو در قسمت Port، عدد 80 را وارد کرده و سپس روی Apply کلیک کنید تا تنظیمات ذخیره شوند.
حال به قسمت UPnP رفته و آن را فعال کنید و سپس روی Apply کلیک کنید تا تنظیمات ذخیره شوند.

تست ارتباط :

حال به قسمت Information بروید :

در این قسمت یک کد QR مشاهده میکنید که حاوی شناسه دستگاه یا همان Serial NO میباشد و برای ارتباط از طریق P2P به این شناسه نیاز دارید، این شناسه را میتوانید از طریق نرم افزار QR Code Scanner در گوشی خود اسکن کرده و یا به صورت دستی مقدار Serial NO که چند خط بالاتر از این کد قرار دارد را در نرم افزار کامپیوتر یا گوشی خود وارد کنید که در ادامه روش این کار را توضیح خواهیم داد.

ثبت نام در سرور اختصاصی ایمن تصویر :

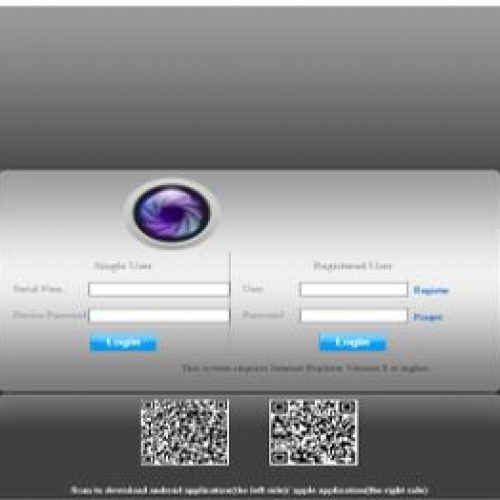

ابتدا به آدرس p2p.rdsiran.com مراجعه کنید

انتقال تصویر دستگاه های rds9

روی گزینه Register کلیک کنید تا به صفحه ساخت اکانت منتقل شوید، در این صفحه اطلاعات را به این صورت وارد کنید :

Confirm Password : رمز عبور را مجددا وارد کنید
Name : نام و نام خانوادگی خود را وارد کنید
Telephone : یک شماره تماس وارد کنید
Email : یک آدرس ایمیل معتبر وارد کنید
Register : پس از وارد کردن اطلاعات روی این گزینه کلیک کنید تا اطلاعات ثبت شوند
سپس به صفحه قبلی مراجعه کرده و در قسمت Registered User در قسمت Username نام کاربری و در قسمت Password رمز عبوری که در صفحه ساخت اکانت انتخاب کردید را وارد نموده و روی Login کلیک کنید تا وارد برنامه شوید.

در این صفحه روی گزینه Device کلیک کنید
روی گزینه Add Group کلیک کنید و یک گروه جدید بسازید
توجه : گروه بندی دستگاه ها به شما کمک میکند تا دستگاه های خود را دسته بندی کنید، به عنوان مثال تعدادی دستگاه برای کارخانجات، تعدادی دستگاه برای ساختمانهای مسکونی و تعدادی دستگاه برای دفاتر اداری خود نصب کرده اید، در این قسمت میتوانید گروه های مربوط به هرکدام را ایجاد کرده و دستگاه مربوط به هرکدام را در گروه خودش ثبت نمایید و کنترل دقیقتری نسبت به اماکن خود داشته باشید.

یک نام برای گروه انتخاب کنید و روی save کلیک کنید :

سپس روی Add Device کلیک کنید و اطلاعات را به صورت زیر وارد کنید :

Group : یک گروه برای دستگاه خود انتخاب کنید
Device Name : یک نام دلخواه برای دستگاه وارد کنید
Serial number : شماره سریال یا شناسه دستگاه را وارد کنید (منظور شماره سریالی است که در منوی Information وجود دارد)
Device User : نام کاربری دستگاه را وارد کنید
Device Password : رمز عبور دستگاه را وارد کنید
Save : پس از وارد کردن اطلاعات روی این گزینه کلیک نمائید تا اطلاعات ذخیره و دستگاه ثبت شود
حال روی گزینه Video Browsing کلیک کنید و از لیست، دستگاه خود را انتخاب کنید، اگر رنگ آیکون دستگاه شما سبز باشد به این معنی است که تمام تنظیمات درست انجام شده و ارتباط برقرار است، در غیر این صورت باید تنظیمات را مجدد بررسی کنید، حال 2بار روی دستگاه کلیک کنید تا تصاویر را مشاهده کنید.

مشاهده تصاویر در کامپیوتر از طریق نرم افزار :

برای مشاهده تصاویر از طریق P2P در برنامه ViewClient، ابتدا باید دستگاه خود را طبق آموزش مرحله قبل، در آدرس p2p.rdsiran.com تعریف کرده و سپس در برنامه ViewClient با اکانت خود وارد شده و تصاویر را مشاهده کنید.


ابتدا نرم افزار ViewClient را اجرا کنید.

در قسمت Type گزینه Server را انتخاب کنید
در قسمت Server آدرس p2p.rdsiran.comرا وارد کنید
در قسمت Username، نام کاربری که در سایتp2p.rdsiran.com ساخته بودید را وارد کنید در قسمت Password، رمز عبوری که در سایت p2p.rdsiran.com انتخاب کرده بودید را وارد کنیدروی OK کلیک کنید تا وارد برنامه شوید.
از فهرست دستگاه ها، دستگاه مورد نظر را انتخاب و 2 بار روی آن کلیک کنید تا تصاویر را مشاهده کنید

انجام تنظیمات در گوشی :

ابتدا نرم افزار viewcan را از طریق اسکن کردن Qrcode درمنوی دستگاه که قبلا توضیح داده شد است ویا از طریق google play store برای گوشی های اندورید واز apple storeبرای گوشی های آیفون ویا ازسایت www.rdsiran.com دانلود کنید سپس برنامه را نصب کنید.

برنامه را باز کنید  :

در قسمت Login Type روی Normal کلیک کنید و گزینه viewcan.net را انتخاب کنید سپس در قسمت Server IP آدرس p2p.rdsiran.com را وارد کرده و نام کاربری و رمز عبوری که در آدرس p2p.rdsiran.com ساخته بودید را وارد کنید و روی Login کلیک کنید تا وارد نرم افزار شوید.

پس از باز شدن برنامه، روی گزینه Select در بالا سمت راست پنجره کلیک کرده و دستگاه خود را انتخاب کنید تا تصویر دوربینهای خود را مشاهده کنید.
